Fünf von diesen Schönheiten, gedruckt mit silbernem PETG, schützen unsere runden Zaunpfosten vor Regen. OpenSCAD-seitig nichts grundsätzlich Neues — aber ein schönes Beispiel dafür, wie aus drei difference()-Bausteinen ein passgenaues, anpassbares Teil wird.
Wie die Kappe aufgebaut ist
Drei gestapelte Ringe, alle per difference() „ausgehöhlt":
- Deckel — ein Kegelstumpf (
dolunten →douoben), aus dem mittig ein kleines Loch (dh) ausgespart bleibt: ein Ablauf, damit kein Wasser im Inneren steht. - Mittelteil — ein Zylinder, aus dem ein nach oben verjüngter Kegel herausgeschnitten wird. Diese Innenschräge ist der Sitz, der auf dem Pfostenkopf aufliegt.
- Basiszylinder — der nach unten gezogene „Rock", der über den Pfosten greift: außen
dol, innendilhohl.
// diameter inner lower
dil=98;
// diameter inner upper
diu=88;
// height between inner lower & inner upper
hiliu = 10;
// diameter outer lower
dol=105;
// diameter outer upper
dou=30;
// height cap
hc = 10;
// height base cylinder
hl = 10;
// diameter hole in cap
dh = 2;
$fn=100;
// cap
difference() {
translate([0,0,hiliu])
cylinder(d1=dol,d2=dou,h=hc);
// hole in cap
translate([0,0,hiliu])
cylinder(d=dh,h=hc);
}
// middle
difference() {
cylinder(d=dol,h=hiliu);
cylinder(d1=dil,d2=diu,h=hiliu);
}
// base cylinder
difference() {
translate([0,0,-hl])
cylinder(d=dol,h=hl);
translate([0,0,-hl])
cylinder(d=dil,h=hl);
}
Anpassen an den eigenen Pfosten
dil/dol— Innen- und Außendurchmesser: auf den eigenen Pfosten setzen (innen etwas größer als der Pfosten, damit die Kappe aufgeht).hl— Höhe des „Rocks": wie weit die Kappe über den Pfosten greift.dh— Ablaufloch; bei oben verschlossenen Pfosten kann es entfallen.
Druck

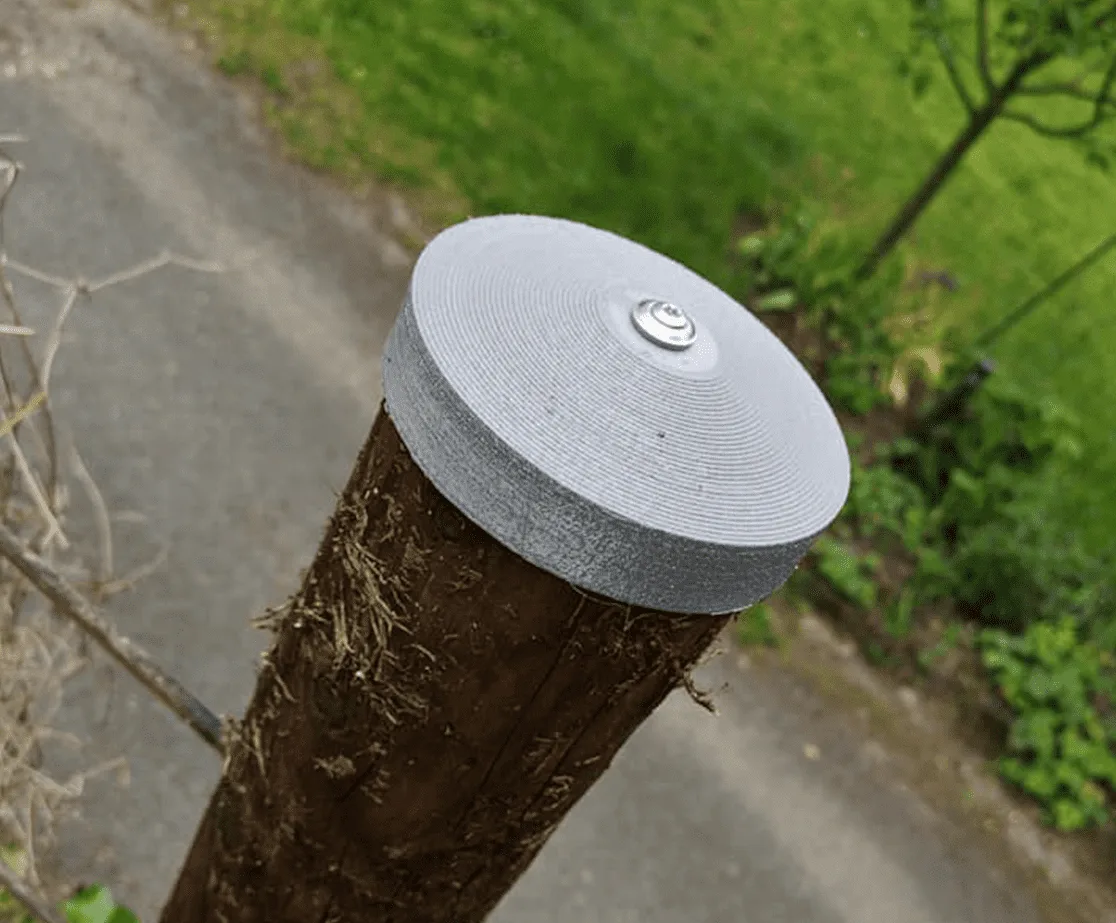

Im Außenbereich ist PETG die bessere Wahl als PLA — UV-fester und unempfindlicher gegen Nässe und Wärme; daher die fünf in Silber. Und so sehen die gedruckten Kappen aus:
